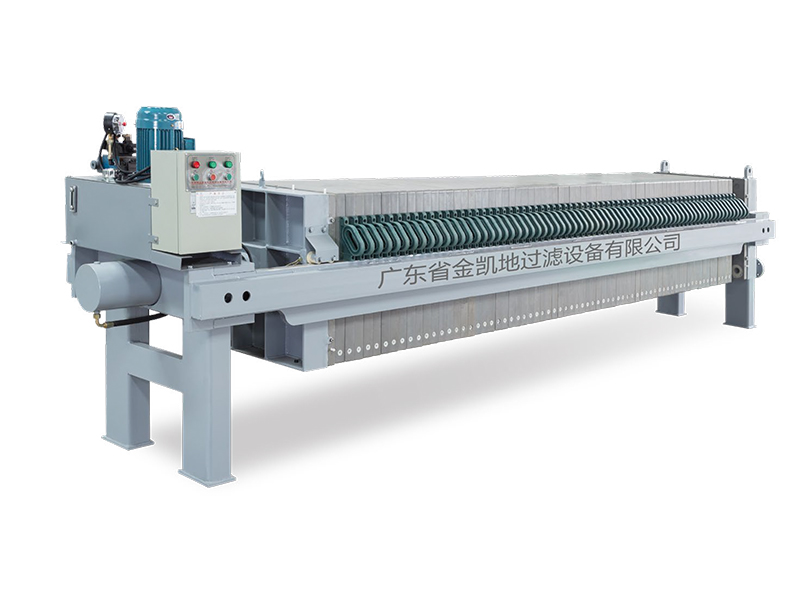

XMAY20-70/800-UBK
廂式壓濾機800型系列(液壓壓緊、自動保壓)可選配:自動拉板，自動接液翻板
①、采用液壓裝置作為壓緊,松開濾板的動力裝置
②、操作簡單,維修方便,配有多種安全裝置,確保操作人員安全
③、機架采用優質實心鋼板焊接而成,強度高,結構穩定壽命長,表面采用特別防腐處理
④、主梁上部覆有304不銹鋼,能有效降低濾板與主梁間的摩擦阻力,降低工作強度
⑤、采用先進液電控制系統,采用知名品牌元件,液壓閥件經主體數控精密加工,確保經久耐用
⑥、濾板采用聚丙烯原料與配方,高壓模壓成型一次成形,具有結構強度高、耐腐蝕、抗沖擊、使用壽命長等特點
⑦、采用液電一體化,占地少,外形美觀,操作簡單,濾板耐壓壽命長,效率快,濾餅含固高。
產品詳情
產品優勢
結構較簡單，操作容易，運行穩定，保養方便;過濾面積選擇范圍靈活，占地少;對物料適應性強, 效率高，含水率低，適用于各行各業物料脫水處理?，F(xiàn)已應用于市政、礦山、紙業等多個大型固廢脫水處理行業。設備使用簡單，操作、維護方便，是理想的固液分離設備。專利技術（專利類型：發明，專利號：CN104260402A），方形濾板，濾板面結構自主知識產權設計，使用壽命長，密封性強，不噴漿，耐高壓，過濾效果好，濾餅含固高。
結構與工作原理
（注：還可根據用戶需求增加接液盤、翻板、儲泥斗、水洗系統、濾布曲張架、氣卸料等）
技術參數
|
過濾面積
Filtration area |
濾板外形
Plate size |
濾板厚度
Thickness of filter piate |
濾餅厚度
Thickness of filtercake |
濾室數量
Chambers No. |
濾室理論總?cè)莘e
Total volume |
整機外形尺寸
長x寬x高
External dimension
LxWxH
|
安裝基礎尺寸
Dimension of installed base |
濾室內工作壓力
Working pressure |
電機功率
Motor power |
整機質量
Weight |
|
m2 |
mm | mm | mm |
pc |
L |
mm | mm |
Mpa |
kw | kg |
| 20 | 800x800 | 60 | 32 | 19 | 320 | 2765x1100x1200 | 2200 | ≤1.0 | 2.2 | 2160 |
| 30 | 800x800 |
60 |
32 |
29 | 480 |
3365x1100x1200 |
2800 |
≤1.0 |
2.2 |
2490 |
| 40 |
800x800 |
60 |
32 |
39 | 640 |
3965x1100x1200 |
3400 |
≤1.0 |
2.2 |
2820 |
| 50 | 800x800 |
60 |
32 |
49 | 800 |
4565x1100x1200 |
4000 |
≤1.0 |
2.2 |
3140 |
| 60 |
800x800 |
60 |
32 |
59 | 960 |
5165x1100x1200 |
4600 |
≤1.0 |
2.2 |
3470 |
| 70 |
800x800 |
60 |
32 |
69 | 1120 |
5765x1100x1200 |
5200 |
≤1.0 |
2.2 |
3950 |
產品詳情

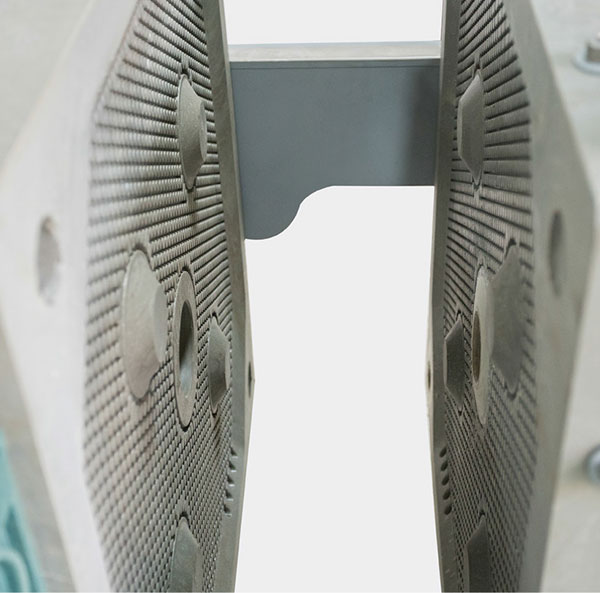

2、濾腔進料孔附近均勻設有4只支撐柱，濾板成型后，整體強度加大，延長使用壽命，濾餅直徑放大10mm, 確保產量不變；
3、全新進料孔，模具邊厚中薄，有效減少中間4個凸臺周邊破裂及濾板邊框破裂。
4、本濾板實用新型（專利類型：實用新型、專利號：CN205988593U）的優點是，降低凸起膠粒的阻力，增加了注入物料在濾腔里的流動性，從而更有效地保證了物料在濾板里的均勻性，有效防止了高壓力時“爆板”現象。
應用范圍
