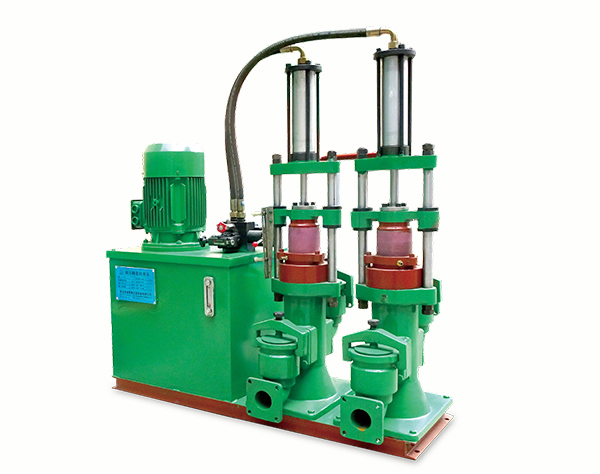

YB系列液壓驅動泵
液壓柱塞泵_壓濾機專用泵_液壓驅動泵
YB系列液壓驅動泵特點：
①、可輸送固體含量濃度大于70%的懸浮液，但固體顆粒應小于1.3mm；
②、雙驅雙作用，流量大，揚程高；
③、運行平穩，長時間持續工作可靠性強；
④、噪音小，壓力波動小，調壓范圍大；
⑤、適用于陶瓷漿料，水煤漿高嶺土及非金屬礦屬懸浮液的輸送，也可用于食品懸浮液、化工漿料、電子及磁性材料等輸送，今年來在污水處理行業及冶金粉末選礦行業得到廣泛應用。
產品詳情
工作原理
柱塞泵是液壓系統的一個重要裝置。它依靠柱塞在缸體中往復運動，使密封工作容腔的容積發生變化來實現吸油、壓油。柱塞泵具有額定壓力高、結構緊湊、效率高和流量調節方便等優點，被廣泛應用于高壓、大流量和流量需要調節的場合，諸如液壓機、工程機械和船舶中。
柱塞泵是往復泵的一種，屬于體積泵，其柱塞靠泵軸的偏心轉動驅動，往復運動，其吸入和排出閥都是單向閥。當柱塞外拉時，工作室內壓力降低，出口閥關閉，低于進口壓力時，進口閥打開，液體進入；柱塞內推時，工作室壓力升高，進口閥關閉，高于出口壓力時，出口閥打開，液體排出。當傳動軸帶動缸體旋轉時，斜盤將柱塞從缸體中拉出或推回，完成吸排油過程。柱塞與缸孔組成的工作容腔中的油液通過配油盤分別與泵的吸、排油腔相通。變量機構用來改變斜盤的傾角，通過調節斜盤的傾角可改變泵的排量。
用途
JKD系列液壓驅動泵適用于陶瓷漿料、水煤漿高嶺土及非金屬礦懸浮液的輸送，也可用于食品懸浮液、化工漿料、電子及磁性材料等輸送，近年來在污水處理行業冶金粉末選礦行業得到廣泛應用。
技術參數
|
型號 Model |
流量 | 壓力 | 電機功率 | 凈重 | 進漿口高度 |
進漿口連接
（公稱通經） |
出漿口高度 |
出漿口連接
（公稱通經）
|
地腳尺寸 | 平臺尺寸 |
最大外形尺寸
長x寬x高 |
| m3/h | Mpa | kw | kg |
H2 |
DN |
H1 |
DN |
L3xB3（mm） |
L1xB1（mm） |
LxWxH（mm） | |
| YB50-2 | 2 | 2.0 | 2.2 | 240 | 62 | 25 | 288 | 25 | 1170x220 | 1300x400 | 1200x500x1300 |
|
YBF50-2 |
2 | 2.0 | 2.2 | 240 | 62 | 25 | 288 | 25 | 1170x200 | 1300x400 | 1200x500x1300 |
| YB85-2.8 | 2.8 | 2.0 | 4 | 420 | 120 | 50 | 350 | 50 | 1180x255 | 1315x445 | 1210x850x1500 |
| YB110-3.8 | 3.8 | 2.0 | 5.5 | 730 | 145 | 65 | 477 | 50 | 1550x340 | 1700x600 | 1600x1120x1900 |
| YB110-5.5 | 5.5 | 2.0 | 7.5 | 750 | 145 | 65 | 477 | 50 | 1550x340 | 1700x600 | 1600x1120x1900 |
| YB120-7.1 | 7.1 | 2.0 | 11 | 780 | 145 | 65 | 477 | 65 | 1550x340 | 1700x600 | 1600x1120x1900 |
| YB140-10 | 10 | 2.0 | 11 | 800 | 148 | 80 | 494 | 65 | 1550x340 | 1700x600 | 1600x1120x1900 |
| YB140-13 | 13 | 2.0 | 15 | 820 | 148 | 80 | 494 | 65 |
1550x340 |
1700x600 |
1600x1120x1900 |
| YBF140B-10 |
充漿10 保壓2 |
2.0 | 11 | 820 | 155 | 65 | 487 | 65 |
1550x340 |
1700x600 |
1600x1120x1900 |
| YB140B-10 |
充漿10 保壓2 |
2.0 | 11 | 820 | 148 | 80 | 494 | 65 |
1550x340 |
1700x600 |
1600x1120x1900 |
|
YBF140-10 |
13 | 2.0 | 15 | 830 | 155 | 65 | 487 | 65 |
1550x340 |
1700x600 |
1600x1120x1900 |
| YB200-19 | 19 | 2.0 | 18.5 | 1100 | 139 | 100 | 559 | 80 | 1665x340 | 1800x600 | 1700x1280x2100 |
| YB200G-19 | 19 | 3.5 | 30 | 1200 | 139 | 100 | 559 | 80 |
1665x340 |
1800x600 |
1700x1280x2100 |
| YB200-24 | 24 | 2.0 | 22 | 1150 | 139 | 100 | 559 | 80 |
1665x340 |
1800x600 |
1700x1280x2100 |
| YB200D-24 | 24 | 1.0 | 15 | 1100 | 139 | 100 | 599 | 80 |
1665x340 |
1800x600 |
1700x1280x2100 |
| YBF200B-19 |
充漿10 保壓2 |
2.0 | 15 | 1100 | 175 | 80 | 521 | 65 |
1665x340 |
1800x600 |
1700x1280x2100 |
| YB200B-19 |
充漿10 保壓2 |
2.0 | 15 | 1100 | 139 | 100 | 559 | 80 |
1665x340 |
1800x600 |
1700x1280x2100 |
|
YBF200-19 |
19 | 2.0 | 18.5 | 1100 | 175 | 80 | 521 | 65 |
1665x340 |
1800x600 |
1700x1280x2100 |
| YB250D-35 | 35 | 1.0 | 18.5 | 1600 | 174 | 125 | 656 | 100 | 1860x430 | 1990x670 | 1890x1480x2250 |
| YB250-30 | 30 | 2.0 | 22 | 1650 | 174 | 125 | 656 | 100 |
1860x430 |
1990x670 |
1890x1480x2250 |
| YBF250-30 | 30 | 2.0 | 22 | 1650 | 174 | 125 | 656 | 100 |
1860x430 |
1990x670 |
1890x1480x2250 |
| YB250G-30 | 30 | 3.5 | 37 | 1800 | 174 | 125 | 656 | 100 |
1860x430 |
1990x670 |
1890x1480x2250 |
| YBF250B-30 |
充漿10 保壓2 |
2.0 | 18.5 | 1650 | 205 | 100 | 625 | 80 |
1860x430 |
1990x670 |
1890x1480x2250 |
| YB300-40 | 40 | 2.0 | 30 | 2400 | 184 | 125 | 656 | 100 | 1995x430 | 2130x670 | 2030x1730x2200 |
| YB300D-45 | 45 | 1.0 | 22 | 2300 | 184 | 150 | 656 | 100 |
1995x430 |
2130x670 |
2030x1730x2200 |
| YB300D-75 | 75 | 1.0 | 30 | 2450 | 189 | 150 | 700 | 100 |
1995x430 |
2130x670 |
2030x1730x2200 |
| YB300G-40 | 40 | 3.5 | 55 | 2600 | 184 | 150 | 656 | 100 |
1995x430 |
2130x670 |
2030x1730x2200 |
| YB300G-50 | 50 | 3.5 | 75 | 2800 | 184 | 150 | 656 | 100 | 2010x565 | 2320x700 | 2100x1785x2350 |
| YB400-75 | 75 | 2.0 | 55 | 16000 | 196 | 170 | 760 | 125 |
2010x565 |
2320x700 |
2100x1785x2350 |
| YB400G-75 | 75 | 3.5 | 90 | 18000 | 196 | 170 | 760 | 125 | 2900x800 | 2320x700 |
2100x1785x2350 |
